Komplett starke Leistung

• Konstruktion von Fenster und Türen
• automatische Ausgabe der CNC-Programme
• Ausgabe der Zuschnittlisten
• Ausgabe der Glaslisten und Glasformen

Modularer Aufbau Fenster

• Typenbibliothek Rechteck- und Schrägfenster
• Typenbibliothek Rund-, Stich- und Korbbogenfenster

Modulare Erweiterungen

• Pfosten- und Riegelkonstruktionen
• Türenfertigung (z.B. auch Blatttüren)
• Sonderformen

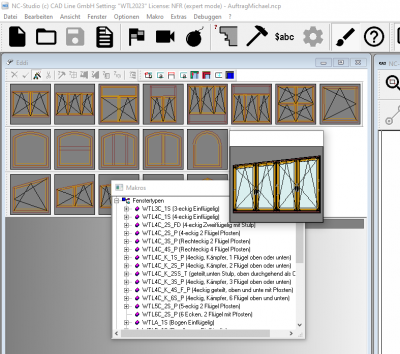

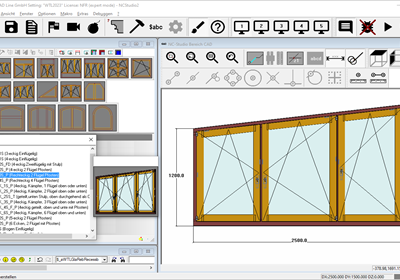

Typenbibliothek (WTL)

• umfangreiche Typenauswahl für Fenster und Türen
• einfach erweiterbar durch weitere Typenbibliotheken
• Profilsysteme sind leicht zu erweitern oder zu kopieren

weitere Highlights

• Einfache Bedienung durch NC-Studio®-Makros
• Leicht erweiterbar (Fenstertypen und Profilsysteme)
• Schnelle Erstellung aller CNC-Programme für die Fertigung
• Beste Anbindungstechnik durch CAD Line Know-how
• Zuverlässig durch Import von Beschlagsdaten der Beschlägehersteller
• Offen für die Erstellung freier Konstruktionen
• Sicher durch Kollisionsvermeidung, Kontrollmöglichkeiten, Simulation

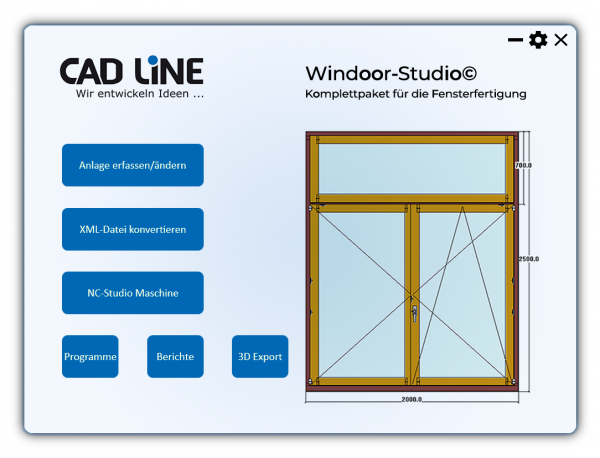

Windoor-Studio© verbindet Konstruktion und CNC-Anbindung in einem Programm

Diese Fensterbausoftware haben wir speziell für Unternehmen entwickelt, die ihre CNC nicht ausschließlich zur Fenster- bzw. Türenproduktion nutzen. Dank der mitgelieferten umfangreichen Typenbibliothek (WTL) ist der Anwender sofort startklar! Windoor-Studio© ist ein leicht erlernbares und zukunftssicheres Programm. Es ist ausbaufähig und mit den „großen“ Konstruktionslösungen kompatibel. Windoor-Studio© basiert auf unserem bewährten NC-Programmiersystem NC-Studio®.

Schnell am Start für die Produktion!

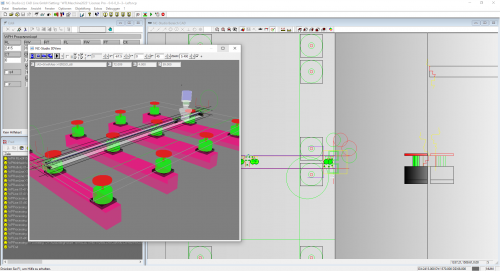

• Die integrierte CAM-Lösung bietet die beste Technik, basierend auf dem Know-how von CAD Line (NC-Studio®)
• Durch wenige Klicks werden alle CNC-Programme für die Fertigung erstellt.
• Optional wird eine Job- und Belegungsliste für die Maschine generiert.

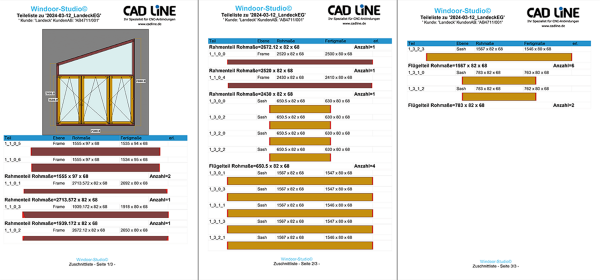

Rohteile

In der Teileliste wird z.B. die Lage des Teiles im Rohteil optisch dargestellt. So ist eine Zuordnung der Fertigteile zum Rohteil einfach möglich.

Gruppierung

In der Teileliste werden gleiche Rohmaße gruppiert. Dadurch lässt sich der Zuschnitt optimieren.

Glasliste

In der Glasliste werden alle erforderlichen Gläser ausgegeben. Es erfolgt eine automatische Bemaßung, die alle nötigen Informationen enthält. Es werden nur Werte ausgegeben, die sich ändern. Unten links ist immer 0,0 und alle Maße beziehen sich auf diese Ecke.

Listenausdruck

• frei konfigurierbar mit eigenem Designer
• SVG-Grafik der Anlagen
• SVG-Grafiken von Holzteilen im Ausdruck der Holzliste
• bemaßte SVG-Grafiken der Gläser
• Informationen gruppieren, summieren, ...
• Beschlagliste mit Teilebezeichnungen
• Beschlagliste als komprimierte Übersicht

Darstellung der Anlagen

• vollflächig gefüllt
• schematisch, nur Umrandung
• mit oder ohne Bemaßungen
• wahlweise mit Beschlägen (skizziert)
• Öffnungsrichtungen
• Anschlag
• Griffsitz
• …

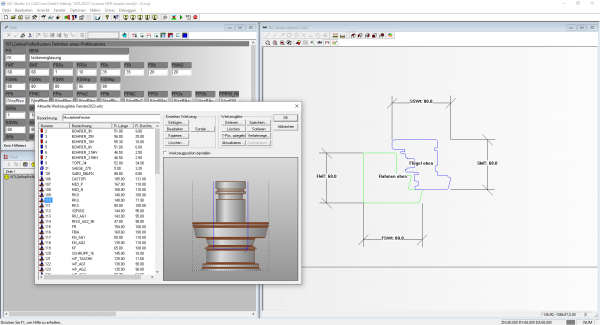

Automatische Schnittdarstellung

Mit der Konfiguration eines Profilsystems erzeugt WDS automatisch die sich ergebenden Schnitte als Skizze. Für verschiedene Bereiche der Anlage mit den Standard-Maßen

Zum Beispiel:

• Rahmen/Flügel unten
• Rahmen/Flügel seitlich
• Rahmen/Flügen oben
• Stulpflügel
• Pfosten
• Kämpfer



So lassen sich die konfigurieren Werte direkt kontrollieren

• im Rahmen oder im Flügel
• automatisch gesteuert
• verschiedene Schemata für die Automatik möglich

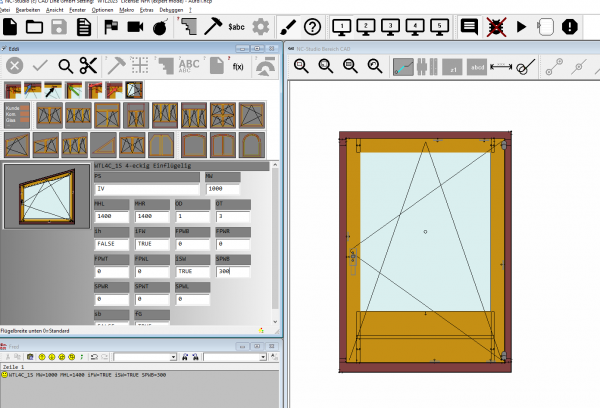

• automatische Verschraubungsmakrosm auch für mehrere Aufdoppelungen

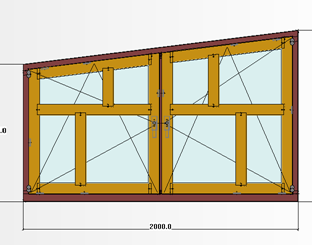

• in gerade und schräge Konstruktionen
• verschiedene Varianten
  • nur horizontal
  • T-Form
  • X-Form
    • versetzte vertikale Sprossen
• Teileliste
• Glasliste
• Bohrbilder (automatisch)
• …

Generell

• Profilsystem für Vollblatttüren
• Konstruktion des Türblattes als Vollblatt
• Einfügen von
  • Lichtausschnitte
  • Blechfräsungen
  • Griffen
  • weiteren Zusatzteilen
  • …[
• Teileliste[
• Glasliste[
• CNC-Programme
• Beschläge
• unterschiedliche Formen
• beliebige Anzahl
• Richtung wählbar
• Kombinationen
• …

• optionales Modul

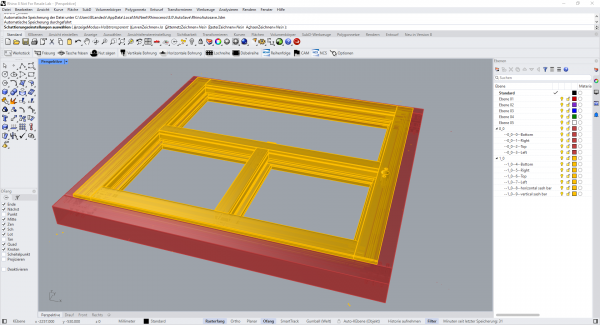

• 3D Export der Teile aus dem CAM
• Skript für Rhino3D ©
• Rahmen und Flügel auf separierten Layern
• Teile in Gruppen auf separaten Layern

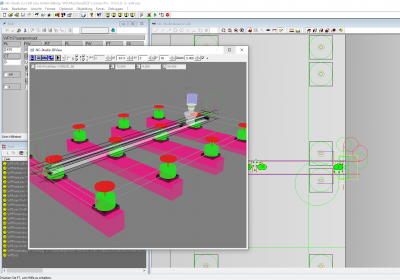

• Bohrbilder, Beschlagsfräsungen, variable Fälze, alles echt simuliert

Vorteile

• Überprüfung ohne Maschine und ohne Holz
• Sicherheit in der Fertigung
• Darstellung aller Details für Werbezwecke
• Zeitersparnis

Einsparung

• Fehlersuche erst bei der Montage
• mindestens 6 Teile (gesamte Flügel) neu produzieren
• ca. 1/2 Arbeitstag
• …

Ablauf

• Aus dem CLCaller die Jobliste für die 3D Ausgabe berechnen lassen

• abweichende Teilebreiten (individuell einstellbar)
• verschiedene Glasstärken (schnell zu ändern)
• unterschiedliche und variable Wandanschlüsse
• automatische Bohrbildgenerierung
• automatische Schnittgenerierung
• automatische Bemaßung
• automatische Eckkonstruktionen
